Geograma ha desarrollado para el Ayuntamiento de Aretxabaleta un proyecto de captura, modelado y análisis geométrico 3D de una regata soterrada situada bajo viales urbanos y edificaciones. El objetivo era obtener un conocimiento preciso de una infraestructura compleja y de difícil acceso, generando una base técnica fiable para su integración en la cartografía municipal y su uso en futuros trabajos de planificación y gestión urbana.

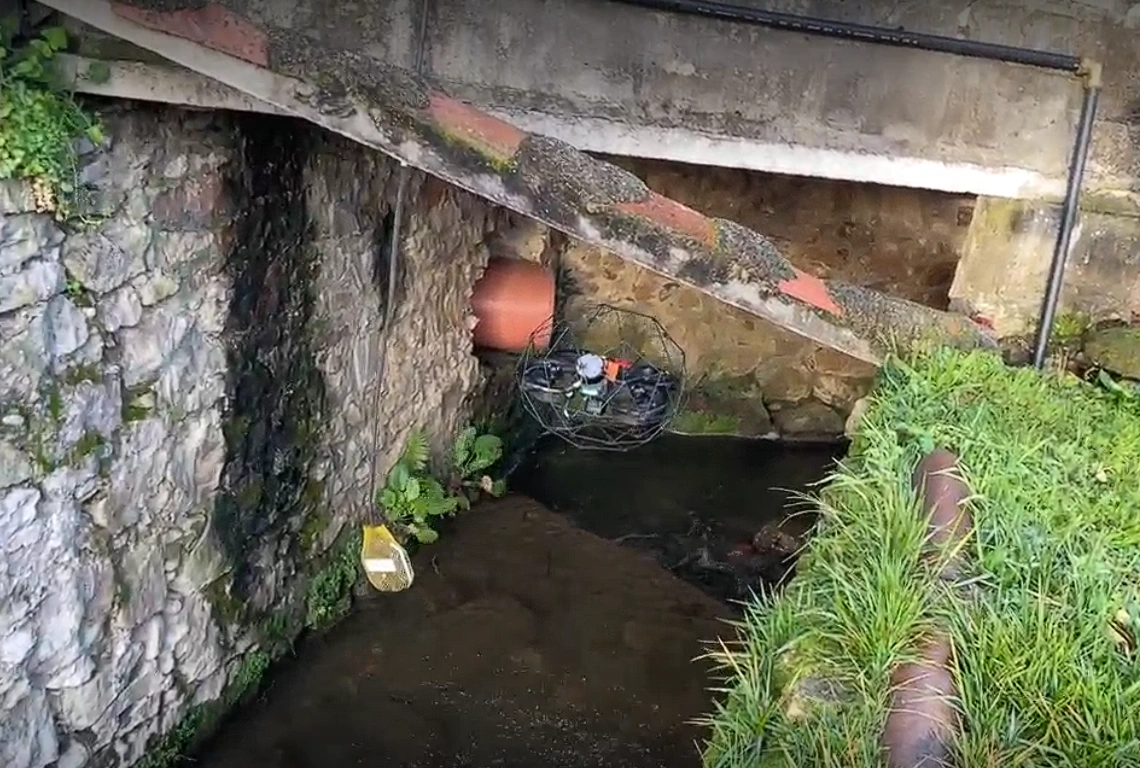

El principal reto del proyecto era conocer con exactitud el trazado real de la regata y su geometría completa —paredes, suelo y techo— en un entorno subterráneo con fuertes limitaciones de acceso. Los métodos tradicionales no permitían obtener esta información con el nivel de detalle y fiabilidad requerido, debido a la geometría irregular del conducto y a la dificultad de trabajar bajo superficie.

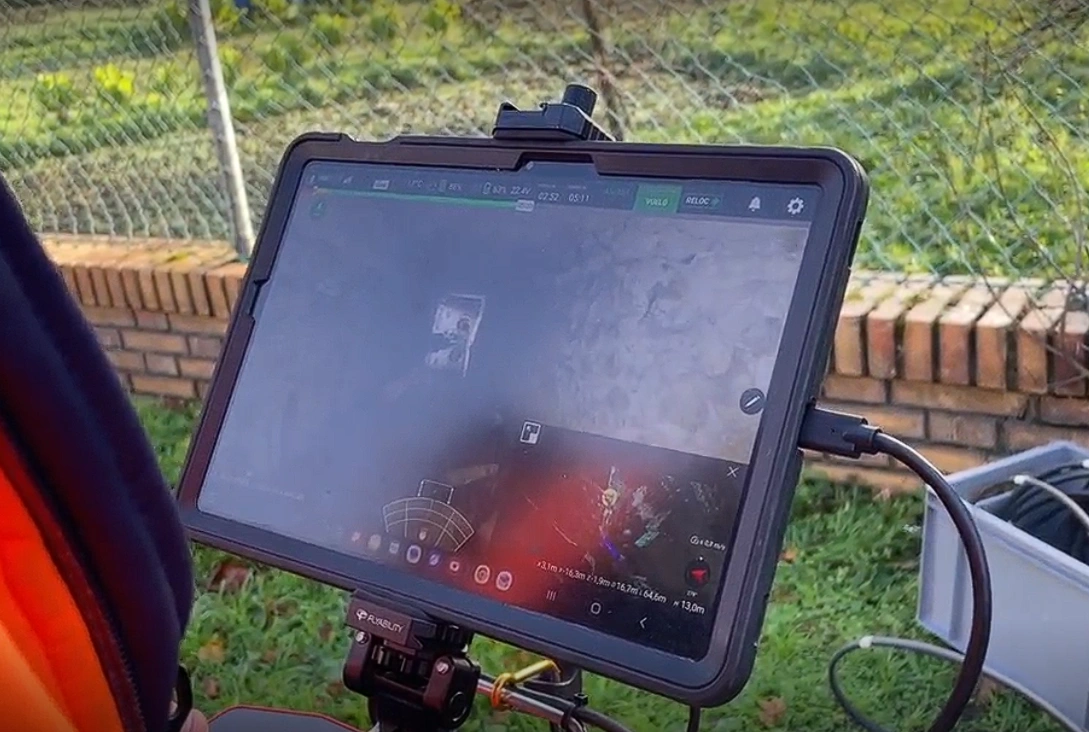

Para resolverlo, Geograma diseñó una estrategia combinada de captura y modelado 3D adaptada a las condiciones de la infraestructura.

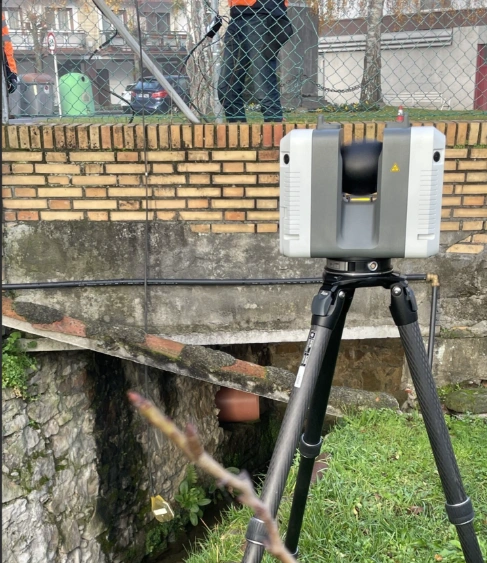

La actuación se apoyó en dos tecnologías complementarias:

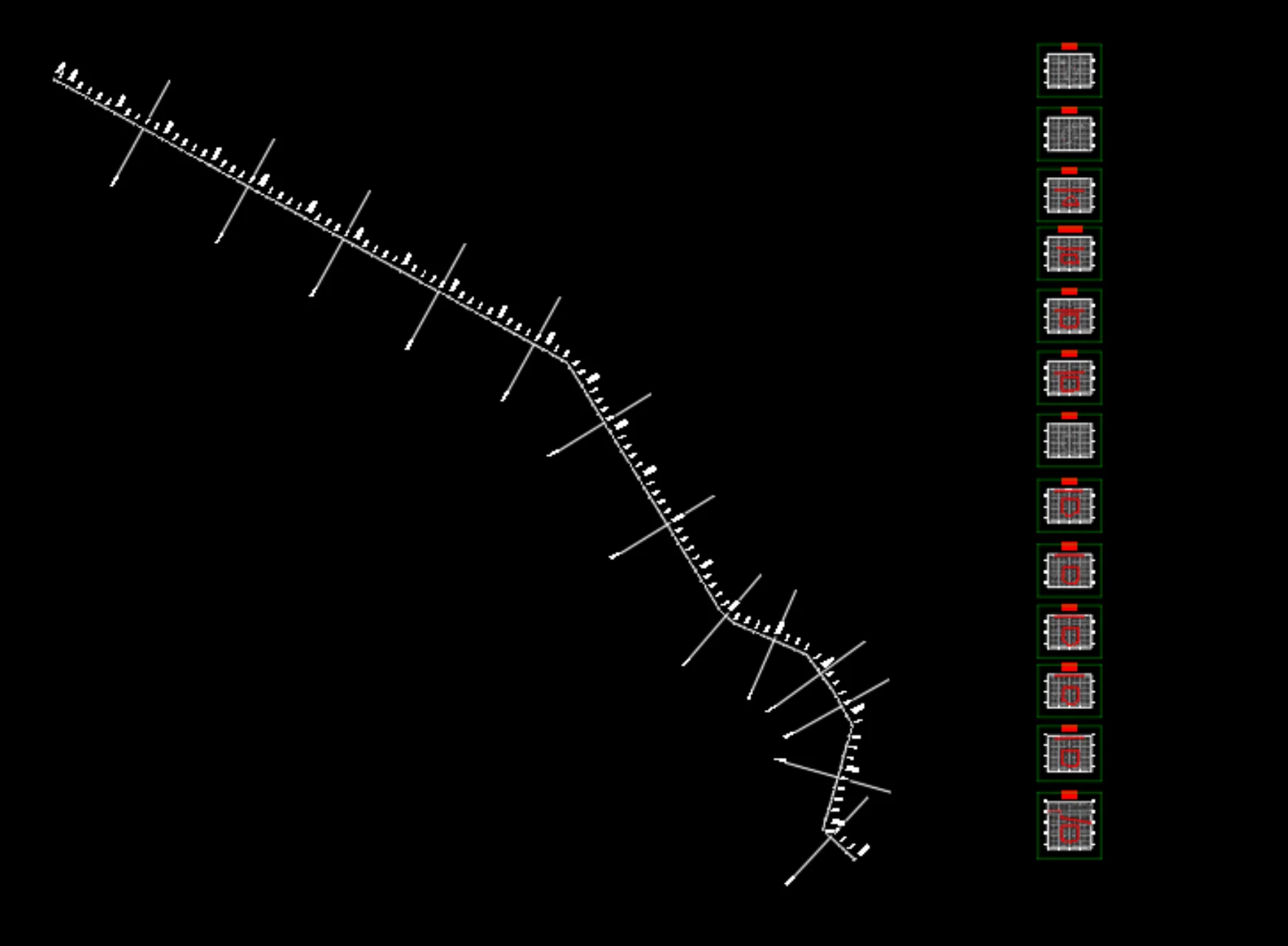

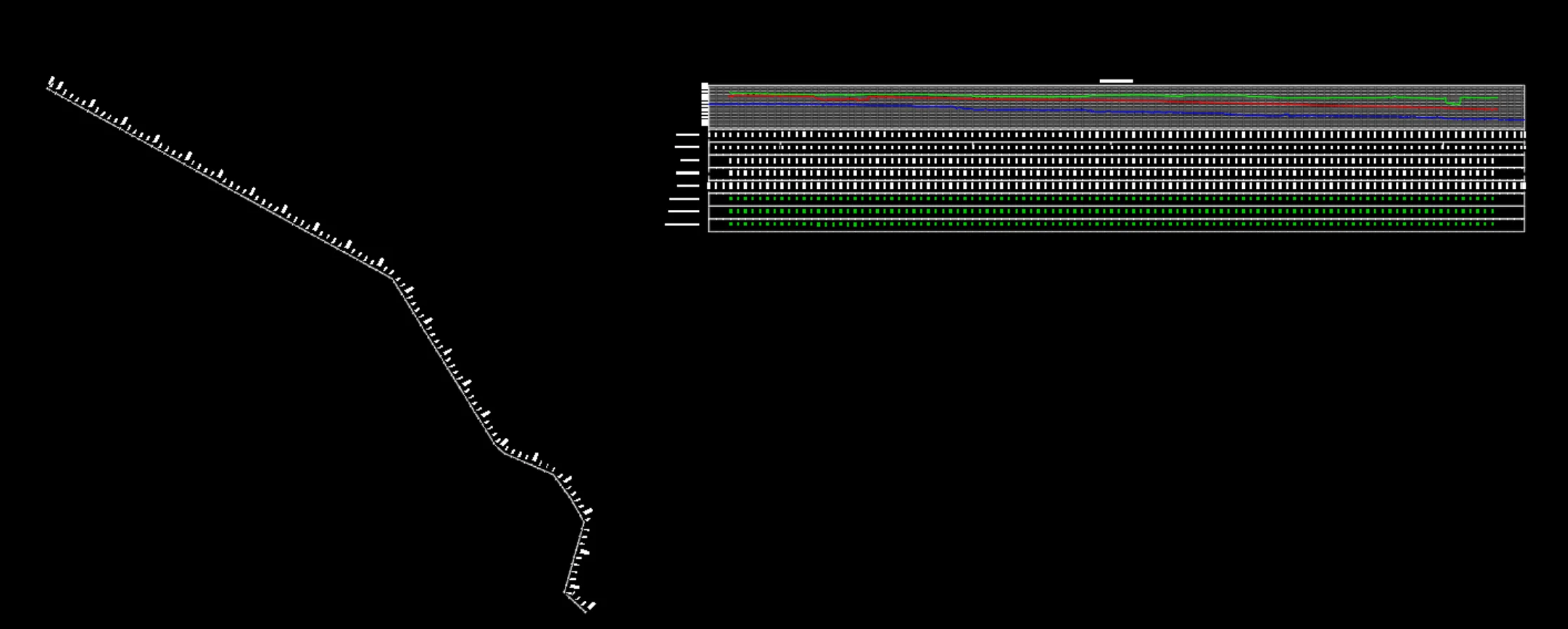

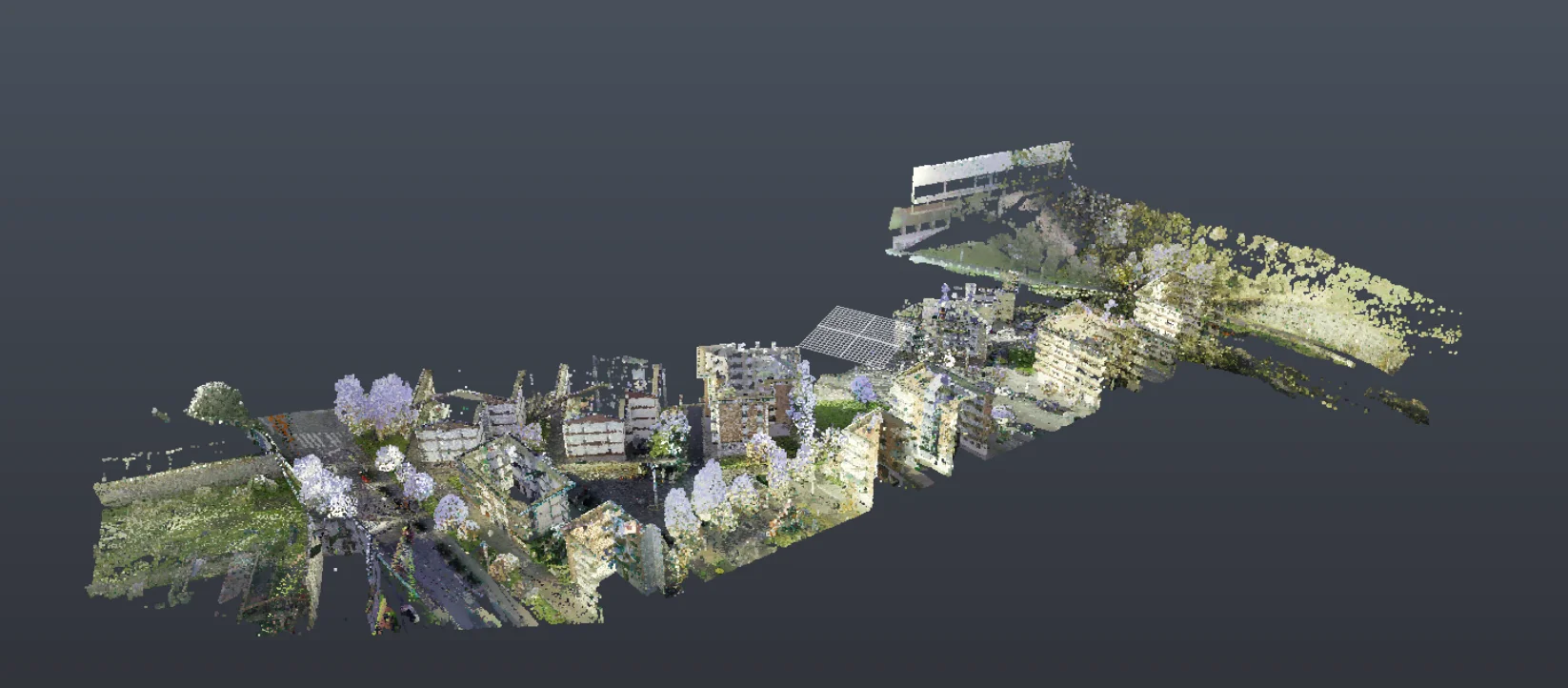

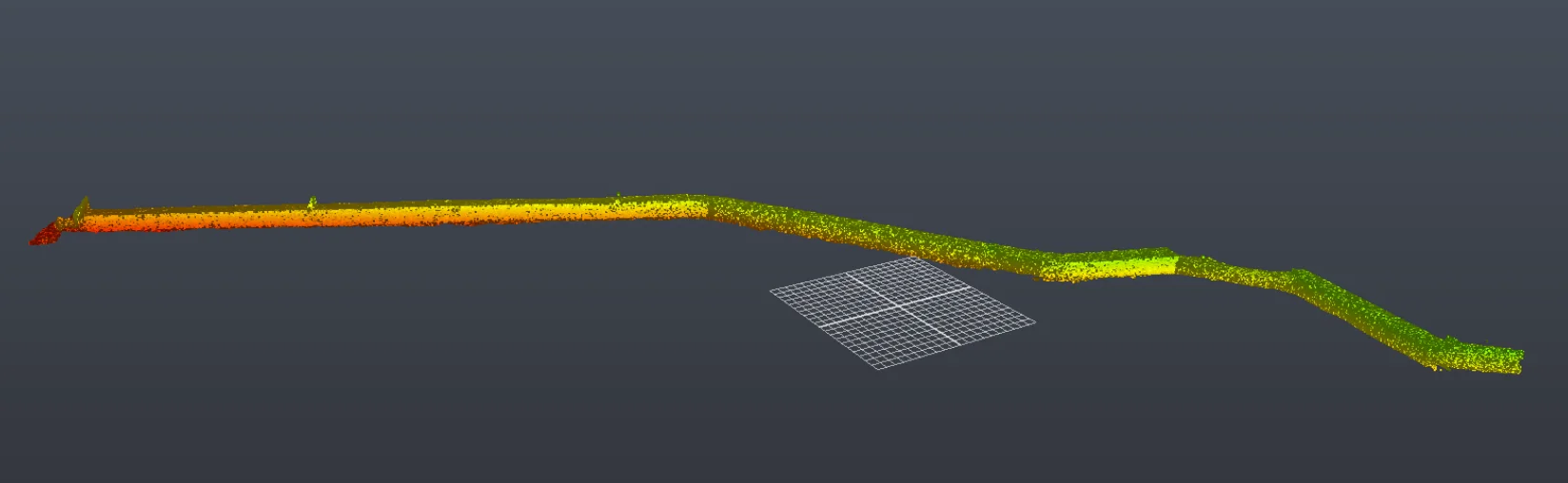

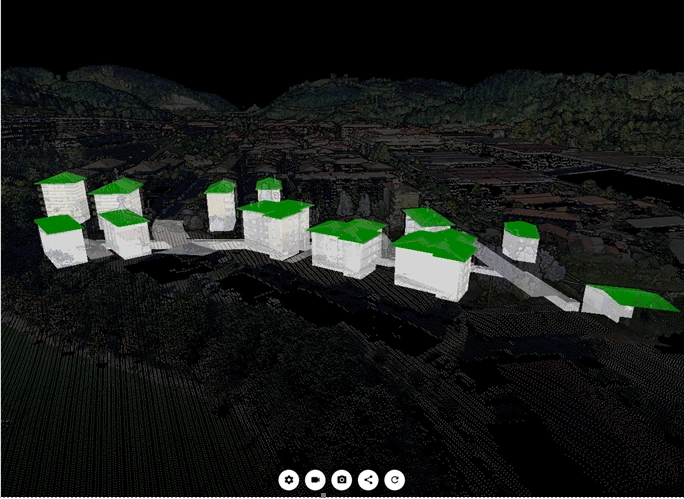

A partir de ambas capturas, Geograma procesó, registró y georreferenció las nubes de puntos en el sistema oficial, generando después un modelo 3D completo de la regata y de su trazado superior. Sobre esa base se elaboraron productos de alto valor técnico, como el perfil longitudinal completo y perfiles transversales cada 20 metros, además de su integración directa en la cartografía municipal. Como complemento, se habilitó un entorno web de visualización mediante GeoCassini, facilitando al cliente el acceso, consulta y análisis de la infraestructura sin necesidad de software especializado.
El proyecto permitió al Ayuntamiento disponer de una base geométrica precisa y explotable de esta infraestructura soterrada, con resultados concretos:
Este trabajo demuestra cómo la combinación de tecnologías de captura avanzada, modelado 3D y visualización web permite transformar infraestructuras complejas y poco accesibles en información útil para la toma de decisiones públicas.
