Inventario GIS

redes de abastecimiento y saneamiento en Astigarraga, Urnieta y Lezo

Geograma en cifras

Desde

2025

Proyectos

+ 0

Expertos

+ 0

Los ayuntamientos de Astigarraga, Urnieta y Lezo disponían de inventarios de redes de abastecimiento y saneamiento en formatos heterogéneos (CAD y GIS) y con distintos niveles de precisión, actualización y estructuración.
Esta situación dificultaba:

La gestión eficiente de las infraestructuras.
El mantenimiento preventivo y correctivo.
La planificación de actuaciones.
La toma de decisiones técnicas.

Era necesaria una mejora notable en la georreferenciación, la calidad de los atributos y la unificación de la información en un sistema GIS corporativo.

Reto

El objetivo del proyecto fue elaborar y homogenizar el inventario de las redes de abastecimiento y saneamiento de los tres municipios, capturando la información en campo y gestionándola en un entorno GIS corporativo.

Principales retos detectados:

Ausencia de un modelo de datos estandarizado para las redes.
Inventarios previos con errores de georreferenciación y carencias de atributos.
Falta de una base de datos espacial unificada para la gestión integral de las redes.
Necesidad de disponer de información completa, fiable y actualizada para la gestión diaria y el mantenimiento.

Alcance cuantitativo:

Más de 15.600 dispositivos inventariados (abastecimiento y saneamiento).
Más de 340 km de red analizada (170 km de abastecimiento y 172 km de saneamiento).

El proyecto nos ha permitido disponer por fin de un inventario digital completo, preciso y coherente de nuestras redes. Ahora trabajamos con información fiable que agiliza la planificación, el mantenimiento y la toma de decisiones.

Imanol San Sebastián,
Responsable de servicios municipales,
Ayuntamiento de Astigarraga

Solución

Se implantó una solución integral que combinó captura de datos, normalización, migración a GIS y despliegue de un sistema corporativo:

Modelo de datos específico por red y municipio, adaptado a las necesidades de gestión de cada ayuntamiento.

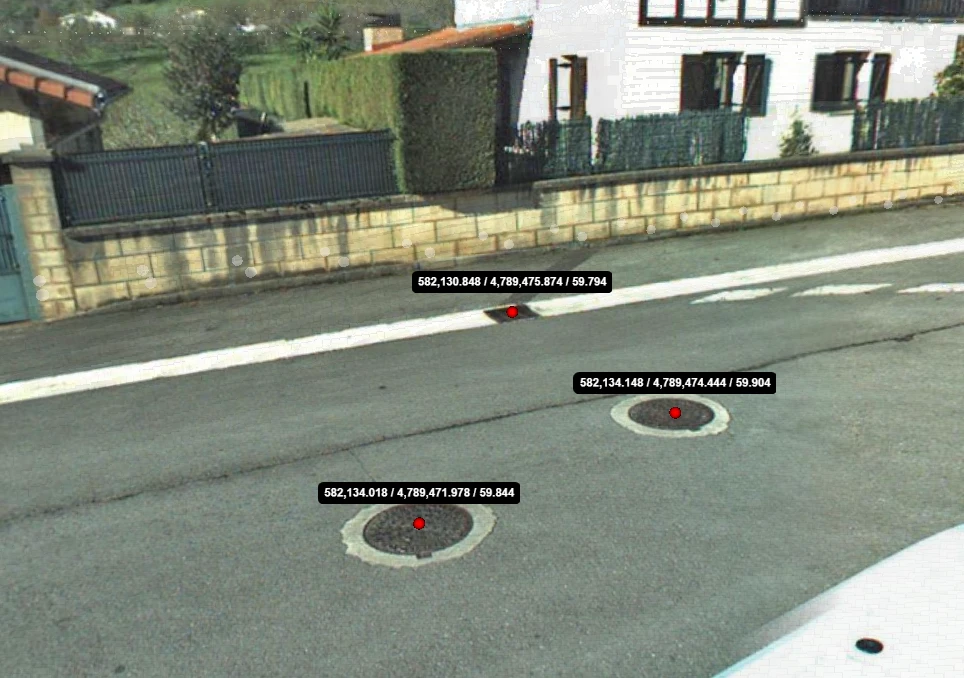

Captura Mobile Mapping (MoMa) mediante escaneado terrestre, facilitando la georreferenciación precisa y generando una base de datos reutilizable para futuros inventarios.
Publicación de la captura MoMa en GeoCassini, como entorno para gestionar y explotar las nubes de puntos.
Transformación y migración de información CAD a GIS, confeccionando e implantando un proyecto GIS corporativo multi-departamental.
Formación en QGIS para técnicos municipales, asegurando adopción real de la solución.
Generación automática de fichas individualizadas en PDF de los dispositivos inventariados (abastecimiento y saneamiento).
Redacción de un documento de mantenimiento de redes en zanja abierta.

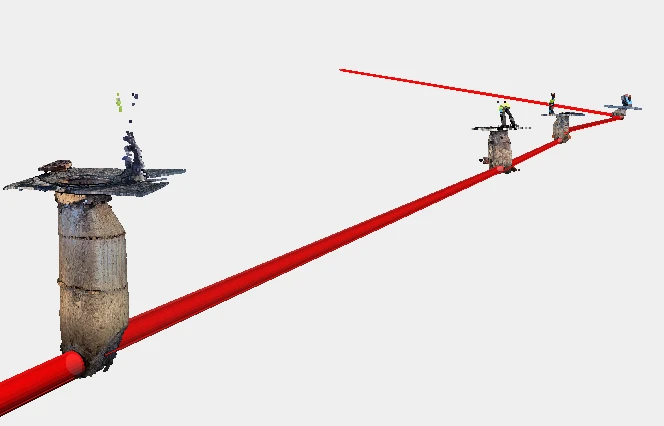

Prueba de concepto con cámara 360° en pozos, generando nubes de puntos interiores para visualizar y digitalizar la red con su verdadera geometría.

Resultados

Resultados cuantitativos:

15.602 dispositivos inventariados, de los cuales 13.294 caracterizados por Geograma.
9.452 fichas PDF de elementos de saneamiento.
6.150 fichas PDF de elementos de abastecimiento.
170 km de red de abastecimiento y 172 km de red de saneamiento documentados.
Base de datos espacial PostGIS completamente operativa.
Proyecto GIS corporativo actualizado, funcional y accesible para distintos departamentos.

Valor añadido:

Información fotográfica y técnica asociada a cada elemento.
Reducción drástica de elementos indeterminados en cartografía urbana 1:500.
Sistema escalable a otros activos municipales.

El ayuntamiento dispone ahora de una herramienta digital única que permite:

Mejorar la toma de decisiones técnicas.
Optimizar el mantenimiento preventivo y correctivo.
Facilitar la gestión de incidencias y obras.
Centralizar la información de redes en un sistema fiable, actualizado y compartido.
