Ciclo integral del agua · Cuencas y riesgo hídrico
Inventario GIS de redes de abastecimiento y saneamiento
Conoce la red que gestionas. Levantamos el inventario de las redes de abastecimiento y saneamiento activo a activo, lo estructuramos en un modelo de datos normalizado y lo dejamos funcionando en tu GIS corporativo. En el nivel que necesites: para gestionar los activos o para que tu ingeniería proyecte y modelice la red.
- Modelo de datos normalizado por red y municipio
- Cartografía base de precisión, en superficie y en el subsuelo
- Base de datos PostGIS y proyecto GIS corporativo
- Inventario en dos niveles: gestión y modelización
- Abastecimiento
- Saneamiento
- Activos inventariados
El Ayuntamiento de Astigarraga describe el resultado del proyecto como «un inventario digital completo, preciso y coherente de nuestras redes».
Imanol San SebastiánResponsable de servicios municipales, Ayuntamiento de Astigarraga
Ciclo integral del agua, cuencas y riesgo hídrico
Soluciones geoespaciales para la gestión del ciclo integral del agua, las cuencas hidrográficas y los riesgos asociados al agua: desde los activos y las redes municipales hasta la planificación, la vigilancia y la gestión del territorio a escala de cuenca.
Se gestionan en dos ámbitos que responden a dos competencias distintas, con responsables diferentes y una misma condición previa: saber qué hay y dónde está. El primero es la red que ya está construida. El segundo, lo que va a pasar con el agua que llega.
Ámbito 1
La red: abastecimiento y saneamiento
Conocer el activo enterrado para operarlo mejor: localizar una avería antes, saber qué válvulas hay que cerrar y a quién dejan sin servicio, medir por dónde se pierde el agua y decidir con criterio qué tramo se renueva primero.
- Inventario activo a activo, georreferenciado, fotografiado y con ficha
- Simulador de corte: qué válvulas cerrar, qué sectores quedan afectados y qué elementos críticos hay dentro
- Cruce de acometidas y consumos para detectar fugas y enganches no registrados
- Material y estado, y el año de instalación cuando consta en la documentación previa, para priorizar la sustitución de conducciones
Ayuntamientos y servicios municipales de aguas, sociedades públicas de gestión y operadores privados que prestan el servicio por cuenta del ayuntamiento.
Ámbito 2
El agua en movimiento: anticipación
Pasar de reaccionar a anticipar: estimar qué se inunda y a quién afecta, y detectar un vertido por el comportamiento de la señal en lugar de por la inspección posterior.
- Escenarios de inundación y cálculo de exposición: viviendas, población y equipamientos
- Detección de anomalías sobre series de estaciones automáticas de control
Agencias del agua, organismos de cuenca y administraciones con competencias en inundabilidad y en calidad de las masas de agua.
Con el mismo dato ayudamos a ayuntamientos, operadores del servicio y organismos de cuenca a enfrentarse al envejecimiento de las redes, a las pérdidas de agua y al riesgo climático. Los proyectos que aparecen más abajo acreditan el primer ámbito y el trabajo con organismos de cuenca. Los modelos del segundo se levantan sobre exactamente el mismo dato: sin un inventario gobernado no hay modelo que valga. La inteligencia artificial amplifica la calidad del dato en los dos sentidos; por eso primero va el inventario y después el modelo. Más sobre esta línea en qué es un gemelo digital.
Inventario en dos niveles
Un inventario que crece con tus necesidades
No todos los servicios necesitan lo mismo el primer día. Por eso planteamos el inventario en dos niveles: el primero permite gestionar los activos; el segundo, que tu ingeniería proyecte cambios en la red o construya su modelo hidráulico.
Nivel 1
Inventario de activos (GIS)
Saber qué activos existen, dónde están y cuáles son sus características principales.
- Ubicación
- Tipo de activo
- Material
- Diámetro nominal
- Año de instalación, si consta en la documentación
- Estado
- Fotografías
- Observaciones
- Accesibilidad
- Profundidad aproximada, si se dispone
«Hay un colector DN400 de hormigón que va aproximadamente de este pozo a este otro.»
Permite gestionar los activos.
Nivel 2
Inventario de red para modelización
Saber cómo están conectados los activos y disponer de la geometría, las cotas y la conectividad con la calidad suficiente para el modelo de ingeniería de la red o el modelo hidráulico.
- Todo el nivel 1
- Geometría
- Cotas
- Profundidades
- Pendientes
- Conectividad entre elementos
«Este colector DN400 conecta estos dos pozos, entra a cota 542,36 m, sale a 541,82 m, tiene una longitud de 74,3 m y una pendiente del 0,73 %.»
Aporta la base geométrica y topográfica para que una ingeniería proyecte actuaciones o desarrolle un modelo hidráulico.
«Con esa geometría, estos caudales y estas condiciones de lluvia, el colector alcanza un 87 % de llenado y se produce entrada en carga aguas abajo.» El modelo hidráulico lo construyen las ingenierías y los operadores del agua, que son nuestros clientes, sobre el inventario de nivel 2.
Escalable. Puedes empezar por el nivel 1 y completar el nivel 2 cuando lo necesites, en toda la red o solo en los sectores que lo requieran. Lo hacemos sobre el mismo modelo de datos y aprovechando lo ya capturado: solo se vuelve a campo a por lo que falta.
Ejemplos ilustrativos; los valores no corresponden a una red real.
Por qué Geograma
Un inventario de redes no se gana en la oficina. Se gana levantando tapas, midiendo lo que hay y decidiendo antes cómo se va a guardar.
Capturamos el dato nosotros
No subcontratamos la parte difícil. Trabajo pie a tierra, Mobile Mapping del viario, escáner láser terrestre, dron LiDAR y cámara 360º en pozos. Si el elemento está enterrado, vamos a por él. Y antes que nada, la base cartográfica: si no existe con la precisión necesaria, la levantamos nosotros.
Estructuramos antes de dibujar
Cada red y cada municipio arrancan con un modelo de datos: entidades, atributos, dominios y reglas de coherencia acordados con el servicio de aguas. Sin eso, un inventario es un plano bonito que caduca en dos años. Y lo diseñamos desde el principio para admitir el nivel 2: ampliar el inventario no obliga a rehacerlo.
Te lo dejamos funcionando en casa
Cuando se parte de cero, trabajamos sobre software libre —PostGIS, QGIS y visores web— para que no haya coste de licencia ni dependencia de proveedor. Y cuando ya existe una arquitectura corporativa, nos integramos en ella en lugar de imponer la nuestra. En los dos casos formamos a tus técnicos: el sistema tiene que vivir en tu organización, no en la nuestra.
Geograma no hace ingeniería hidráulica ni modelización de la red: no calculamos presiones, no dimensionamos conducciones y no redactamos planes directores. Las ingenierías, consultoras y operadores del agua que hacen ese trabajo son nuestros clientes, nunca nuestros competidores. Nosotros capturamos el dato y generamos el inventario que les permite proyectar y modelizar.
Qué ofrecemos
El ciclo completo del dato de red: del elemento en la calle a la base de datos que consultan varios departamentos.
Captura e inventario
Inventario de redes de abastecimiento y saneamiento
Tuberías, válvulas, hidrantes, pozos, arquetas, registros, depósitos y bombeos: identificación, localización, categorización y codificación de cada activo, en el nivel que necesites: inventario de activos o inventario de red para modelización.
Modelo de datos normalizado
Definido por red y por municipio, con dominios y diccionario, para que la información sea comparable, auditable y ampliable.
Mobile Mapping del viario
Vehículo con posicionamiento, cámaras 360º y escáner 3D: miles de fotografías y millones de puntos para posicionar los elementos visibles antes de la inspección in situ.
Captura del subsuelo
Dron con LiDAR para conducciones no accesibles, escáner láser terrestre en bocas y prueba de concepto con cámara 360º en pozos para digitalizar la red con su geometría real.
Sistema, publicación y mantenimiento
Migración de CAD a GIS y base de datos PostGIS
Transformación, depuración y carga de los inventarios previos heterogéneos en una base de datos espacial única y operativa.
Proyecto GIS corporativo y formación
Proyecto multidepartamental sobre QGIS, con flujos de actualización definidos y formación a los técnicos municipales para asegurar la adopción real.
Fichas PDF automáticas y publicación web
Generación automática de una ficha por elemento inventariado, visor WebGIS para gestión y transparencia, y GeoCassini para explotar las nubes de puntos sin software especializado.
Cartografía base de precisión y cumplimiento
La base sobre la que se apoya el inventario: cartografía base municipal de precisión con plan de mantenimiento —levantada con Mobile Mapping y LiDAR cuando no existe—, sistemas oficiales ETRS89 y REDNAP08, y SafeMoMa para anonimizar rostros y matrículas conforme al RGPD.
Simulador de averías
Ante una incidencia, cálculo del polígono de corte: válvulas que hay que cerrar, sectores que quedan afectados y elementos críticos involucrados, en segundos en lugar de sobre plano.
Cuadro de indicadores
Inventario, calidad del dato, gestión e indicadores ODS, definiendo para cada uno su fuente, su criterio de cálculo, su actualización y su representación cartográfica.
Cómo trabajamos
Cinco etapas. El orden importa: el modelo de datos va primero, porque es lo que convierte una campaña de campo en un sistema que se puede mantener.
Modelo de datos
Entidades, atributos, dominios y reglas de coherencia, acordados con el servicio de aguas antes de salir a campo.
Captura sobre cartografía base de precisión
El inventario se apoya en la cartografía base de precisión del municipio. Cuando no existe, la levantamos: Mobile Mapping del viario —fotografiado y escaneado de la vía pública— junto con levantamiento LiDAR. Esa es la mejor base para posicionar pozos, sumideros y dispositivos en XYZ con la precisión necesaria para localizarlos en campo y para analizarlos después. Sobre ella, recopilación de planos y fuentes previas y trabajo pie a tierra: apertura de tapas, medición y fotografía de cada elemento.
Caracterización y control de calidad
Cada activo georreferenciado, fotografiado y con ficha. La calidad se mide: porcentaje georreferenciado, con fotografía y con ficha completa.
Migración e implantación
Paso de CAD a GIS, carga en PostGIS y proyecto GIS corporativo accesible desde varios departamentos.
Publicación y mantenimiento
Visor web, fichas PDF, documentación de mantenimiento de redes en zanja abierta, formación y campañas de actualización.

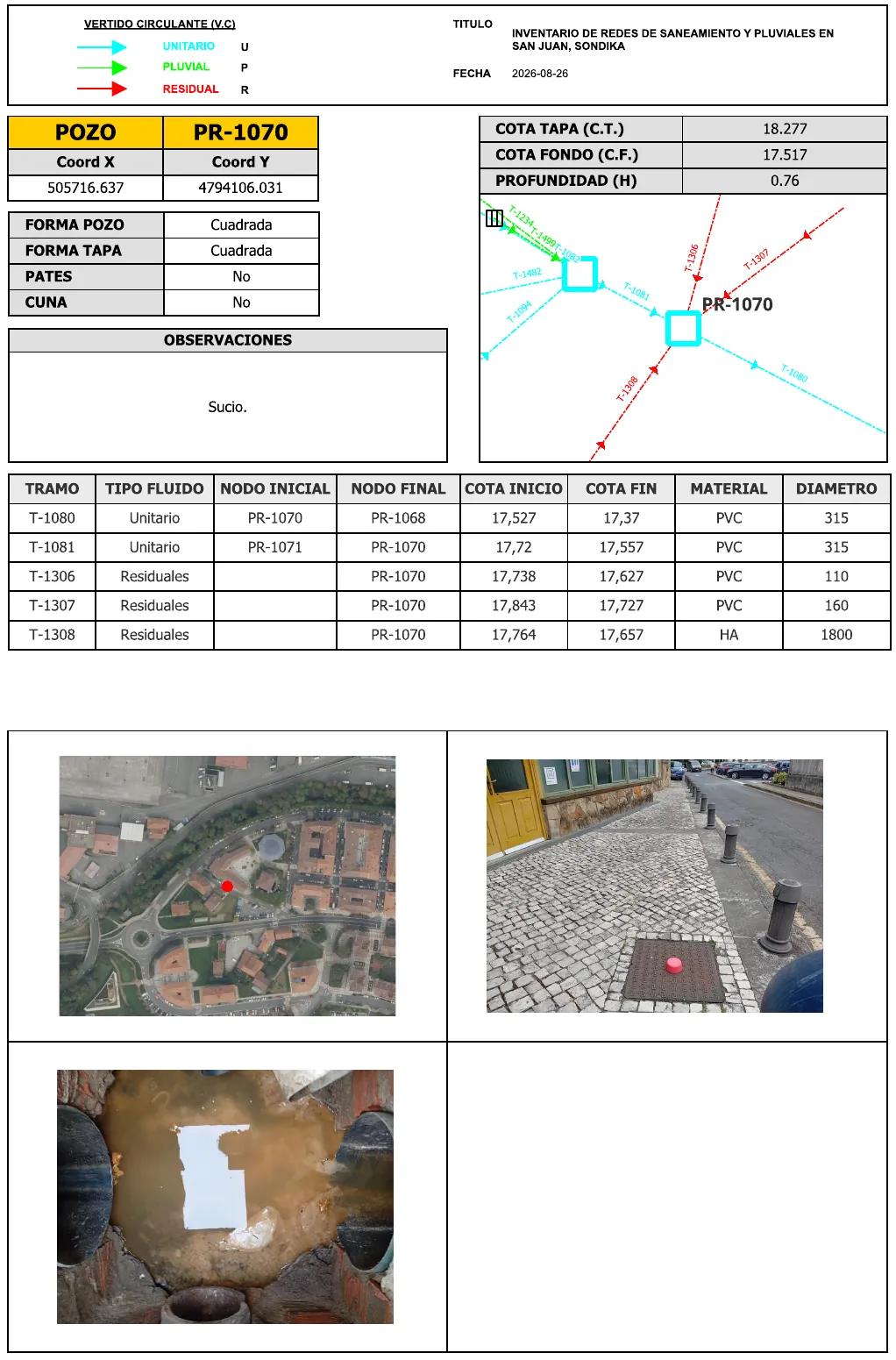

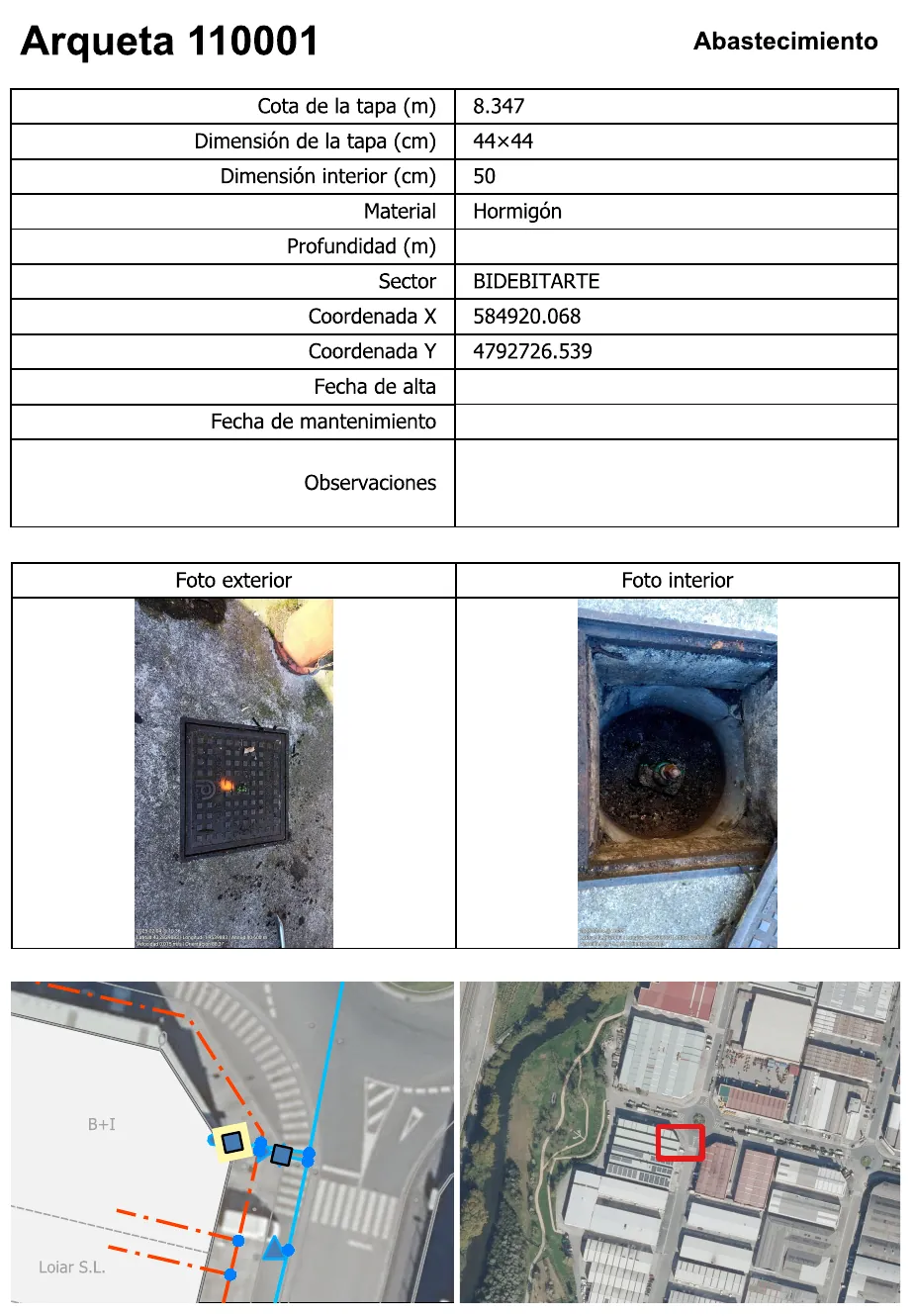

Fichas reales generadas por Geograma. Pulsa para ampliar.
Plataforma en operación
Del mapa a la decisión operativa

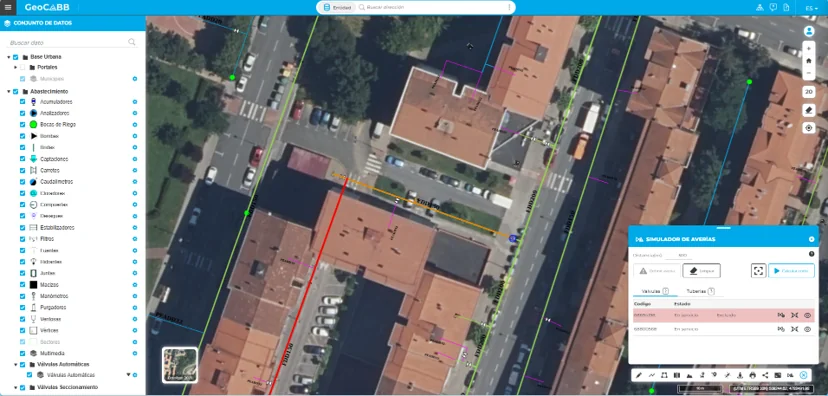

GeoCABB es la plataforma WebGIS corporativa con la que el Consorcio de Aguas Bilbao Bizkaia opera y mantiene el ciclo integral del agua. Centraliza en un único entorno la información geoespacial de las redes de abastecimiento y saneamiento y de la distribución eléctrica asociada, se integra con la base de datos corporativa del Consorcio y da acceso desde cualquier dispositivo con autenticación integrada y permisos por rol.
Su función más citada es el simulador de averías: ante una incidencia calcula el polígono de corte óptimo e identifica automáticamente las válvulas que hay que cerrar, los sectores que quedan afectados y los elementos críticos implicados. Lo que antes se resolvía sobre plano y de memoria se resuelve ahora mientras el equipo va de camino.
- Integración con la base de datos corporativa y control de permisos por rol
- Servicios y APIs abiertas para conectar con sistemas corporativos, servicios de emergencias y aplicaciones de terceros
- Visualización BIM 3D, financiada por Next Generation EU, que acerca el modelo de infraestructura al dato geoespacial
- Base sobre la que se apoyan los futuros escenarios de gemelo digital del ciclo integral del agua
GeoCABB está construida sobre GeoBAT, una iniciativa de colaboración entre administraciones públicas que promueve la reutilización de software geoespacial y el desarrollo compartido de funcionalidades entre ayuntamientos, diputaciones, consorcios y entidades públicas. El modelo reduce costes y favorece la interoperabilidad, porque lo que desarrolla una administración puede aprovecharlo la siguiente.

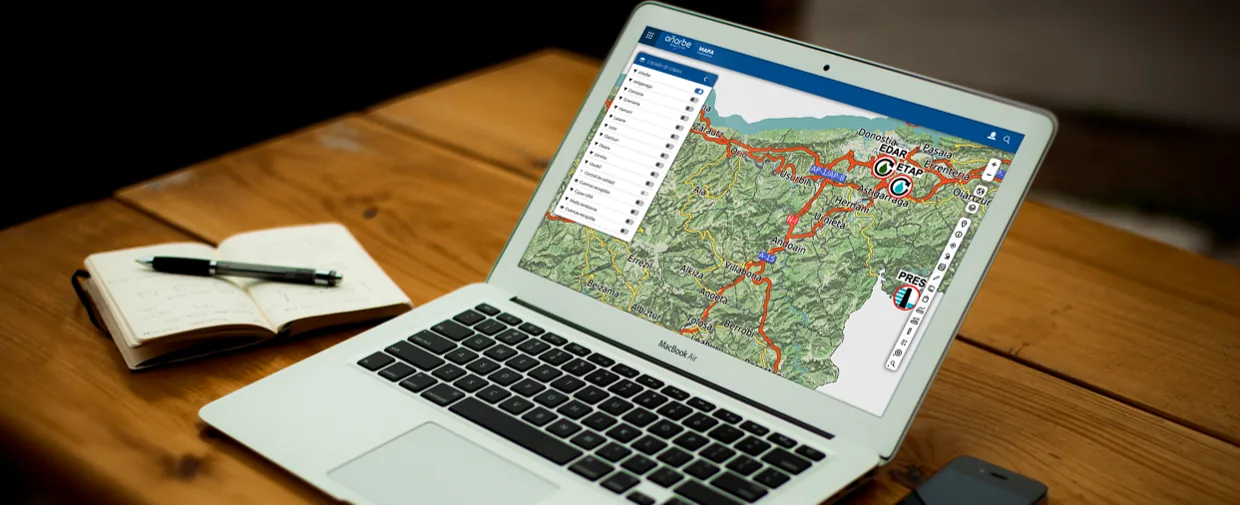

El visor
Donde el inventario se usa a diario
Un inventario deja de ser un archivo el día que se abre en un navegador. Hemos implantado esa pieza en tres escalas: una mancomunidad, un ayuntamiento y una agencia del agua. Debajo, siempre lo mismo: una herramienta de escritorio para el mantenimiento y un visor web de consulta compartido con quien tiene que usarlo.
Tres módulos
Mapa
Visualización de los elementos geoposicionados, herramientas de medición, superposición de dos capas base simultáneas y carga de capas propias en Shape, KML, GPX y otros formatos.
Consulta
Búsqueda alfanumérica sobre los elementos dados de alta en el sistema.
Ficha
Información completa y en detalle de cada elemento inventariado.
- Herramienta de escritorio sobre QGIS para el mantenimiento de la red
- Visor corporativo en intranet, compartido con la organización y sus municipios
- Diseño responsive: el mismo visor en el ordenador de la oficina y en el móvil del operario
- Composición modular, ampliable a nuevas necesidades
Proyectos reales
Seis proyectos de agua, con su alcance y sus resultados. Las fichas con enlace remiten a su fuente pública.
GeoCABB, GIS web corporativo e inventarios de saneamiento
El mayor operador del ciclo del agua de Euskadi, responsable de la red primaria de abastecimiento y saneamiento de cerca de un millón de habitantes de Bizkaia, trabaja con Geograma desde 2022. Primero en la asistencia técnica de su GIS web corporativo, hoy GeoCABB; desde enero de 2026, también en la realización de los inventarios de sus redes de saneamiento.
- Plataforma WebGIS corporativa GeoCABB, con simulador de averías
- Asistencia técnica del GIS web corporativo desde la licitación de 2022
- Inventarios de saneamiento: contrato formalizado el 19 de enero de 2026
- Licitación sujeta a regulación armonizada, publicada en el DOUE

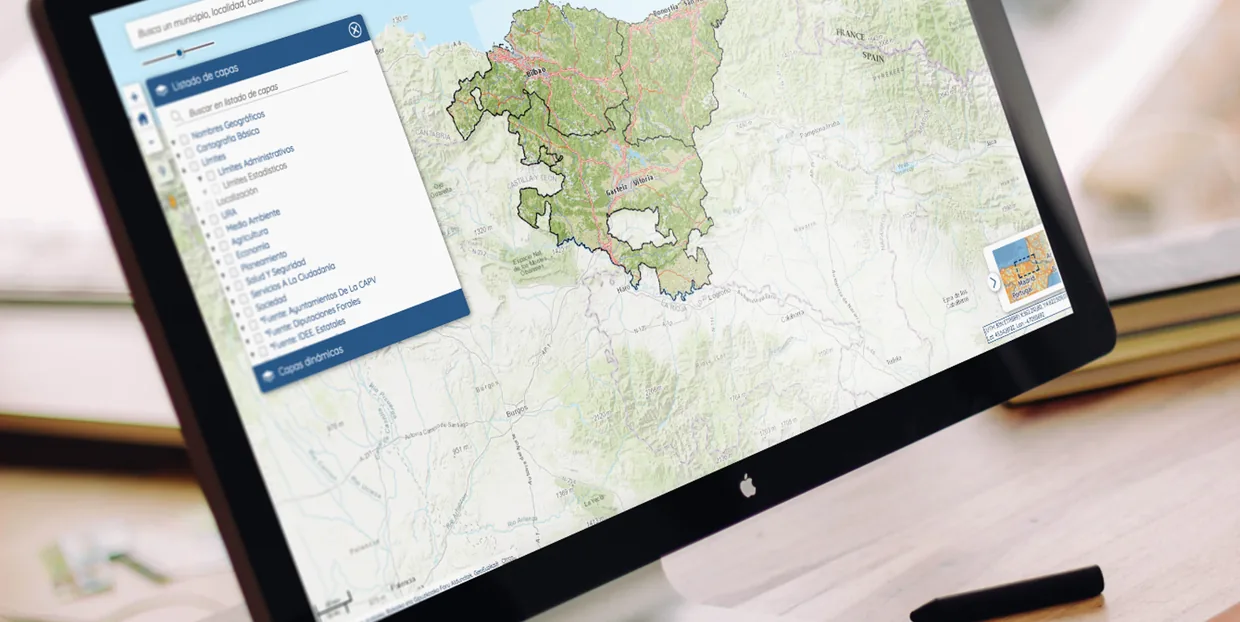

Nuevo visor geográfico corporativo
Análisis, diseño, construcción e implantación de una nueva aplicación GIS para la Agencia Vasca del Agua: un visor basado en GeoEuskadi con seguridad corporativa, edición de elementos y servicios web, en sustitución del anterior visor de intranet. Contratado por EJIE, la sociedad informática del Gobierno Vasco.
- Ejecutado entre junio de 2024 y junio de 2025
- Autenticación corporativa con perfiles de consulta, edición y administración
- Interfaz bilingüe en euskera y castellano
- Visor integrado dentro de cinco aplicaciones de gestión de la Agencia
Rediseño y migración de la Aplicación de Inventario de Puntos de Agua (IPA)
El organismo de cuenca del Ebro mantiene el Inventario de Puntos de Agua, la base de datos de puntos de agua subterránea de su Oficina de Planificación Hidrológica. Geograma ha rediseñado la aplicación que lo gestiona y migrado su información.
- Más de 36.000 puntos de agua subterránea, según la Confederación
- Información procedente de la propia Confederación, del IGME y de trabajos universitarios
- Consultable en el geoportal de la Confederación y descargable como capa
Inventario GIS de redes de abastecimiento y saneamiento
Tres ayuntamientos con inventarios heterogéneos en CAD y GIS, con distinta precisión y estructuración. Se definió un modelo de datos por red y municipio, se capturó con Mobile Mapping, se migró la información a GIS y se implantó un proyecto corporativo multidepartamental con formación en QGIS.
- 15.602 dispositivos inventariados, 13.294 caracterizados por Geograma
- 170 km de abastecimiento y 172 km de saneamiento documentados
- 9.452 fichas PDF de saneamiento y 6.150 de abastecimiento
- Base de datos espacial PostGIS operativa

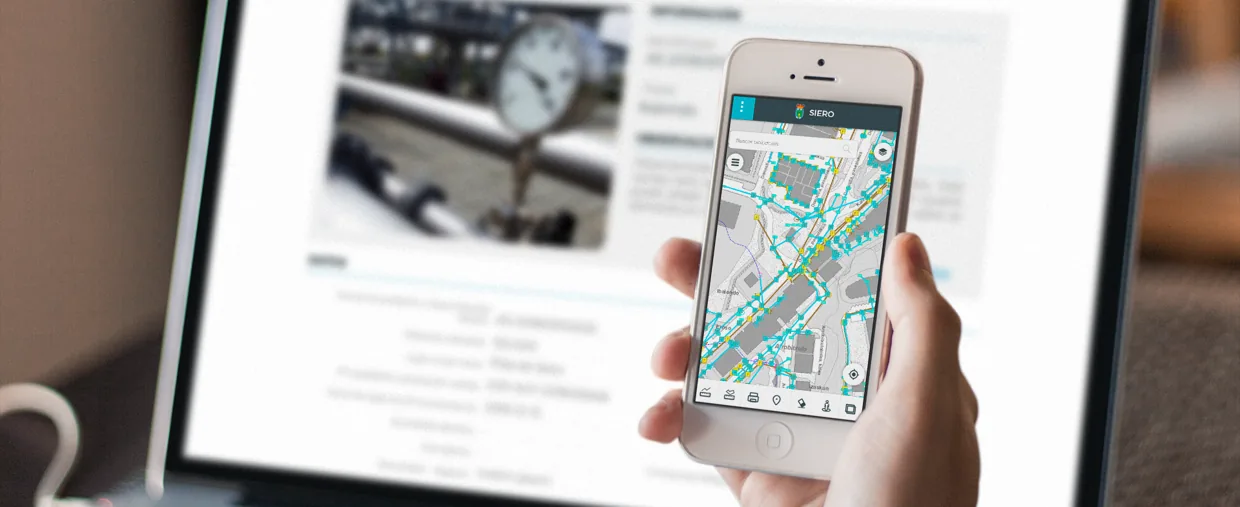

Inventario de saneamiento y sistema de información geográfica
El Ayuntamiento de Siero abordó la modernización de la gestión de sus redes de saneamiento con el inventario de las redes municipales y el desarrollo e implantación de un GIS. La toma de datos se apoyó en Mobile Mapping: fotografiado y escaneado 3D de calles y caminos para posicionar los elementos visibles antes de la inspección in situ.
- Miles de fotografías 360º y millones de puntos escaneados
- Inspección y medición con precisión topográfica desde la oficina
- Menos desplazamientos y más seguridad para el personal técnico
Captura y modelado 3D de una regata soterrada
Captura, modelado y análisis geométrico 3D de una regata soterrada bajo viales y edificaciones, para obtener una base técnica fiable e integrarla en la cartografía municipal.
- Dron LiDAR en el interior y escáner Leica RTC360 en las bocas
- Perfil longitudinal y perfiles transversales cada 20 metros
- Consulta y análisis web mediante GeoCassini
Servicios de Txingudi – Txingudiko Zerbitzuak, operador de Irun y Hondarribia, es cliente de Geograma desde 2011: topografía para la obtención de coordenadas de la red de saneamiento de ambos municipios y captura Mobile Mapping de los dos cascos urbanos.
Para quién trabajamos
Ayuntamientos y servicios municipales de aguas
Quienes tienen la red y la obligación de mantenerla, a menudo con equipos pequeños y mucho patrimonio enterrado sin documentar. Y que necesitan, además, indicadores publicables para su plan de actuación local.
Sociedades públicas y operadores del servicio
Gestión pública, mixta o empresa privada que opera por cuenta del ayuntamiento y necesita conocer el activo que explota y trazar su estado.
Agencias del agua y organismos de cuenca
Competencias de planificación, inundabilidad y calidad de las masas de agua, con la necesidad permanente de cruzar fuentes que no se hablan entre sí.
Consultoras e ingenierías del agua
Levantamos el inventario del que parten sus modelos hidráulicos, proyectos de renovación y planes directores.
Lo que la norma ya exige
Gestionar el agua en Europa es, antes que nada, una obligación con calendario. La Directiva Marco del Agua estableció la demarcación hidrográfica como unidad de gestión y el buen estado de las masas de agua como objetivo jurídico, con una planificación cíclica que se revisa cada seis años. La Directiva de Inundaciones añadió su propio ciclo: evaluación preliminar del riesgo, mapas de peligrosidad y riesgo, y planes de gestión, también revisables cada seis años.
Organismos de cuenca
Las confederaciones hidrográficas administran las cuencas que exceden el ámbito de una comunidad autónoma. El Texto Refundido de la Ley de Aguas les atribuye la elaboración, el seguimiento y la revisión del plan hidrológico de cuenca, y la administración y control del dominio público hidráulico.
Administraciones hidráulicas autonómicas
En las cuencas internas la competencia es autonómica. En Euskadi, la Ley 1/2006 de Aguas creó la Agencia Vasca del Agua como instrumento central de la política del agua, con funciones de planificación, protección del dominio público hidráulico e informe vinculante sobre el planeamiento municipal.
Ayuntamientos y operadores del servicio
El agua llega al ciudadano por el municipio. El abastecimiento, el saneamiento y la red que los sostiene son responsabilidad local, se preste el servicio directamente, a través de una sociedad pública o mediante un operador privado.
Cada revisión obliga a volver a delimitar, caracterizar, medir y justificar. Y todo ello se sostiene sobre información geográfica, de manera que la pregunta operativa acaba siendo siempre la misma: dónde está, en qué estado está y quién puede demostrarlo.
Agenda 2030
Del inventario a los indicadores de la Agenda 2030
Un inventario de redes no es solo una herramienta de operación: es la base cuantitativa de un plan de actuación local. El mismo dato que sirve para localizar una avería responde qué porcentaje de la red supera los 50 años —cuando la antigüedad consta en la documentación—, qué activos están en zona inundable o qué parte de la población dispone de red con inventario completo. Son preguntas de impacto, que es exactamente lo que valoran las convocatorias.
El cuadro de indicadores, en cuatro bloques
- InventarioKilómetros de red y número de activos.
- Calidad del datoPorcentaje georreferenciado, con fotografía y con ficha completa.
- GestiónÍndice de renovación, índice de conservación, riesgo de fallo y cobertura del servicio.
- Indicadores ODSResiliencia, transparencia, adaptación climática, calidad del servicio, accesibilidad y sostenibilidad.
Correspondencia con los Objetivos de Desarrollo Sostenible
El visor público cierra el círculo: el mismo dato sirve dos veces, para la gestión diaria de los técnicos y para la transparencia hacia la ciudadanía. Es el escaparate Agenda 2030 del municipio, y su uso también se mide.
Y se puede financiar
Las convocatorias de impulso de la Agenda 2030 en las entidades locales, con bases reguladoras en la Orden DSA/632/2022, financian proyectos de este perfil. En paralelo, según el Ministerio para la Transición Ecológica y el Reto Demográfico, el PERTE de digitalización del ciclo del agua prevé movilizar 3.060 millones de euros en inversión pública y privada. Consúltanos qué parte del proyecto encaja en la convocatoria que tengas abierta: preparamos la memoria técnica y el presupuesto.
Preguntas frecuentes
No tenemos planos de la red. ¿Podéis inventariarla igualmente?
Sí. Partimos de lo que exista —proyectos GIS, CAD, PDF, planos en papel o el conocimiento de los operarios— y el trabajo de campo cubre los huecos. La ausencia de documentación previa es el punto de partida habitual, no un impedimento.
¿Hay que cambiar de software o pagar licencias?
Depende de dónde partas. Si no hay nada montado, trabajamos sobre QGIS y PostGIS, software libre, para que no haya coste recurrente de licencia ni dependencia de proveedor. Si ya tienes una arquitectura corporativa, desarrollamos dentro de ella y respetamos tus estándares de seguridad y de integración. Lo que no hacemos es obligarte a cambiar de plataforma para poder trabajar contigo.
¿Cómo se documenta lo que está enterrado?
De tres formas. Los elementos registrables, abriendo tapas y midiendo pie a tierra. El viario y su contexto, con Mobile Mapping. Y las conducciones no accesibles, con dron LiDAR y escáner láser terrestre en las bocas, o con cámara 360º en pozos.
¿Qué recibimos exactamente al terminar?
Una base de datos espacial PostGIS con las redes y sus activos, un proyecto GIS corporativo, las fichas PDF por elemento, la cartografía actualizada, la documentación de mantenimiento y la formación del equipo técnico.
¿El inventario sirve para proyectar o para construir un modelo hidráulico?
Depende del nivel. El inventario de activos (nivel 1) sirve para gestionar la red: qué hay, dónde está y en qué estado. Para proyectar una actuación o construir un modelo hace falta el inventario de red para modelización (nivel 2), con cotas, profundidades, pendientes y conectividad con la calidad suficiente. Se puede empezar por el nivel 1 y completar el nivel 2 después, en toda la red o por sectores. El proyecto y el modelo los hacen las ingenierías, que son clientes nuestros.
¿Hacéis gemelos digitales del agua?
Construimos la base sobre la que un gemelo digital se sostiene —el inventario, el modelo de datos y el GIS— y desarrollamos sobre ella los modelos de escenarios, exposición y detección de anomalías. El modelo hidráulico lo construye tu ingeniería sobre el inventario de nivel 2.
El servicio lo opera una empresa privada. ¿Podéis trabajar igual?
Sí. Trabajamos tanto para el ayuntamiento titular como para la sociedad pública o el operador privado que presta el servicio. Lo único que conviene acordar desde el principio es de quién es el dato al terminar: nuestra recomendación es siempre que el inventario quede como patrimonio del titular.
¿Sirve este proyecto para presentarlo a una subvención de Agenda 2030?
Encaja bien, porque estas convocatorias valoran el impacto y no solo la actividad: un inventario produce indicadores medibles, deja infraestructura permanente en el municipio y se justifica con entregables verificables. Podemos preparar la memoria técnica y el presupuesto; la tramitación la hace el ayuntamiento.
Cuéntanos qué red necesitas conocer
Envíanos lo que tengas —planos, CAD, GIS o nada— con el término municipal y una idea de los kilómetros de red. Revisamos tu inventario actual y te decimos qué nivel necesitas, con alcance y método.
